MUDD-OX水陆两栖全地形越野车
搜索   Search

Mudd-Ox XL

更新:2023-09-18 16:47:22      点击: 4385
  • 产品型号 Mudd-Ox XL
  • 产品单位
产品介绍

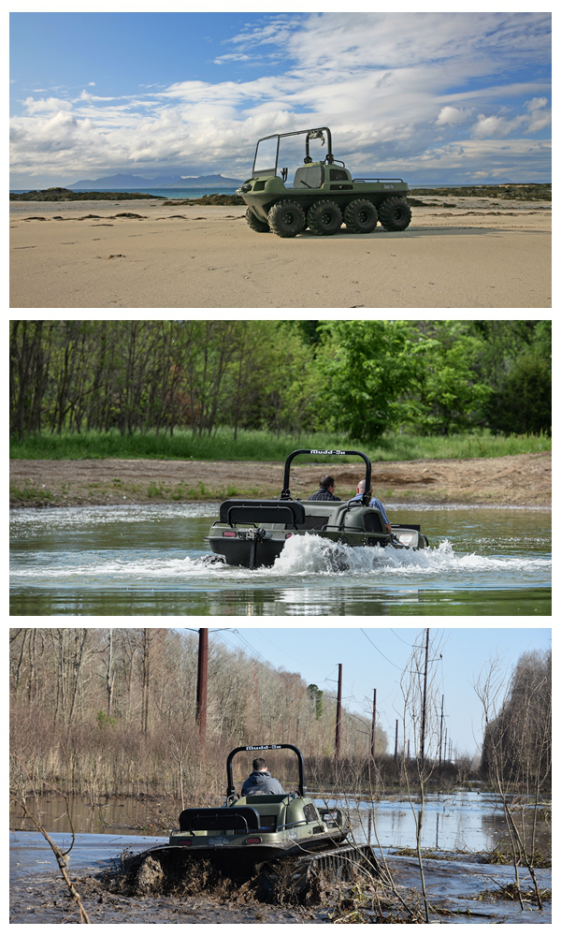

Mudd-Ox水陆两栖全地形车

消防、救援、反恐、处突的终极利器

Mudd-Ox XL 45HP


(此外形图片仅供参考)





技术规格书



成都捷隆行国际贸易有限公司




一、整车基本参数


发动机:

燃料类别:柴油;

供油形式:涡轮增压;

功率输出:45HP/3000rpm;

排量:1498CC;

冷却系统:液体冷却式;

启动装置:电子启动;

驱动形式:8x8;

外形尺寸:长x宽x高 3120x1680x1980mm(翻车保护杆打开状态);

     x宽x高 3120x1680x1570mm(翻车保护杆折叠状态);

轮胎尺寸:长x宽x高 660x356x304mm

空车总重:993Kg(含牵引绞盘及翻车保护杆);

传动系统:静液压传动,任何转弯动作时可实现两侧轮胎的反向旋转;机车实现零转弯半径能轻松地围绕一个中心点旋转。

适应路况:任何轮式车辆不能到达的地方,如泥泞/雪地/沼泽/山丘/水域溪流/森林等你可以想象得到的地方。

使用环境:高温高热、高海拔、极端严寒气候地区。


二、产品应用

Mudd-Ox使用范围覆盖面积广泛从工业领域、公共部分至个人使用,同时我们提供全方位的零配件供应和下列情况的使用:

消防和应急救援


进入难以进入的区域进行治疗和人员撤离,减少急救员接到消息后的响应时间,以及提供可信赖、高效和舒适的人员撤离能力。洪水和消防急救医疗服务-在应对特殊需求方面,Mudd-Ox设计和制造了一款用于定制消防部门的特别支援车的改进型,装配水箱、软管、电台和应急灯。对于起初的小型火灾事故,特别是大型消防车辆不能到达的特定危险区域,该车型能起到典型的作用。






◎地质灾害处置

洪水--如鱼得水。在洪水期间具有在冲积淤泥水域和垮塌或不稳定土地上运行的能力。

地震--坚如磐石,克服险境。Mudd-Ox同时能安全通过障碍物和较陡的坡道,使该车型在地震救援下成为不可或缺的救援工具。

克服地理条件的限制,具备进入只能通过骑马或者步行才能进去的地域和很顺利地通过很难进入的地带。

海啸--在洪水方面,能顺利通过在没有重型提升设备的情况下难以通过的障碍物残渣场地、执行救援、人道主义和在极端情况下提供救助行动。


冰雪风暴--在极端恶劣环境下运作。 非常低的地面承载力和良好的牵引力-特别在装配履带后能使这些车型穿越松软松散的积雪。能够典型的适用于积雪较厚和路滑的地段-积雪深度达6英尺(1.83米)。


龙卷风和飓风--极端恶劣的天气灾害能对常规运输模式造成极大的破坏,经常导致既定路线无法通行。该车型有能力处理这些无法预测情况,带你进入或带你赶快离开当前形势,使该车型有别于传统和机动性略低一筹的车型。

国土防御、边境巡逻

Mudd-Ox广泛的应用在边防巡逻一线,作为可移动武器平台时,附加武器弹药可全部装载于平台上,能有效的减轻边境守卫部队个人负荷;装备物资的搭载可轻松使一个重装巡逻组的个人物品全部置于Mudd-Ox上面,从而减轻人员负担,同时:

可使用轻型直升机吊运;

多用途平台运载体;

在其他军用车型无法到达的特殊的困难地质条件下用于步兵和步兵供需品载体;

反恐作战

在恐怖主义威胁全球的今天,反恐作战已经成为每一个国家的首要任务。Mudd-Ox为作战部队提供人员和装备运输全面的解决方案。


作为遥控武器站时,Mudd-Ox能负载密集火力支持的重型武器装备及弹药保障;

在山区地形、严寒天气普通车辆不能到达时,Mudd-Ox大容量车体可运送物资;

作战人员运输,更大限度降低体力损耗;

无人机弹射平台;

增加装置后可实现无人侦查。

◎地质及资源勘探

支撑采矿和自然资源勘探,确保进入偏远和极度恶劣的环境。勘探--去前人没有达到的地方被视为一项挑战。在极端条件下完成任务只是工作的一部分,从那里安全回来........

地勘--对需勘察地点提供地球物理测量和测井装备的运输服务。

钻探支撑--Mudd-Ox 可配备液压驱动钻井设备,在送达到指定地点后,可通过该车型的静液压系统进行驱动。构造简单、有效和稳健高效。Mudd-Ox两栖拖车增加了该车的灵活性,在不损坏该车机动性的情况下根本上增加了承载能力。

人员装运--Mudd-Ox能承载6人,并且在通过增加Mudd-Ox两栖拖车可很容易的承担附加荷载和存货能力;

直升机吊挂运输-- Mudd-Ox在其各项配置中均能被吊挂运输。通过使用ROPS吊点和挂钩或吊索,可选择以短时间下快速撤离。在距离或者地质条件受限的场所也能及时的进入。Mudd-Ox可以被装运工具装配作为室内货物或外吊挂送至更远或环境更恶劣的地点。


◎公共事业支撑

供电--进入输电线网络或远程设备(变压器、开关、中继线、控制器、监控点)和向远距离或难以进入的区域运送工具或装备。


水--能进入遥远的集水区域和管理微水电设施,提供需要浮运的水库运行作业以及穿越复杂危险地区的作业活动包括洪泛平原、支流的检查和管理。 在集水区保护栖息地的管理。

电信--向遥远和偏僻隔离设施的访问;通信桅杆、铁塔、以及遥远区域的供电系统和缆线,以及穿过主要地形特征或横截地形特征。Mudd-Ox对于无法提供直升机的情况,作为唯一的可行解决方案已具备满足该项需求,并且使其它越野车和UTVs望尘莫及。


地勘--应用产业在计划新的基础设施建设时需进入所有区域进行勘察,可以选择信赖Mudd-Ox来用于支持这些操作进行场地查勘和人员往返。

维护--具备承载能力和可靠性。当面对困难的、遥远的且具有挑战性的维护操作时,你需要的是一台在性能和可靠性、复杂的地形穿越或自我创新方面能达到要求的机器。

管道维修--穿越地形和杂草丛生的地带,管线运行一般需要车辆具备转运人员和材料至延伸的区域,我们的车型提供相应范围的人员承载和在遥远和艰苦环境下的燃气管道维护作业能力。

◎矿产开发、测量和核心采集

油砂--Mudd-Ox作为唯一和重要车辆机械广泛应用于一些具有挑战性和恶劣的油砂环境中。你很难看到其他级别的ATV车辆使用在这些环境中,它们都无法满足其性能、动力、安全和可靠性标准的需求,而我们的车型能达到。

--人员承运--无论哪里需求专家和劳动力,Mudd-Ox 静液压车型能承运6名乘客,能保证舒适安全和迅捷。


土地管理

森林和农业--Mudd-Ox车型在森林管理和农业环境中扮演很多角色,在该活动中,传统的4X4或 UTVs不适用或给地表生态植被造成极大的破坏。

环境管理--特别适用在敏感地区(国家公园、具特殊科学价值的地点、自然保护区),在那些地方,Mudd-Ox车型给地面施加非常低的压力完全避免了给生态地面造成影响。

地产管理--世界上的产业管理经理们发现Mudd-Ox车型在例行地产管理运行商是不可或缺的工具。 这些车型完全与其他传统的农业工具形成互补,对于UTVs车型无法使用的区域,该车型也能轻松的应对。

芦苇地管理--广泛认为对环境有高侵略性的芦苇,该车型能进入湿地进行控制。

蚊虫控制--Mudd-Ox车型可装配水箱和喷洒设备用于控制沼泽和湿地的蚊虫。

调查和救援

危险材料响应--Mudd-Ox在危险材料事故现场,可在遥远区域部署化学控制反应。

铁路车辆脱轨--向铁轨沿线难以进入的区域及时进入和提供重要设备或应急物资。

急救义务人员(EMT)运输--急救员和救护车。

进入和撤离--角色提供进入救援地的方法,提供救护和伤员撤离。

法律执行--在遥远地区的例行巡逻或搜救工作,具备用直升机把Mudd-Ox送至指定地点开展额外作业,与一定范围内的附加工具和设备(无线电、监视和监听)相结合,扩大该车型的使用范围用于执法行动。

休闲、运动和媒体

试驾--我们车型不仅用于那些较为严肃的场合,同样也可以用于谨慎和安全的***合。结构的整体性、稳定性、牵引力和安全保护装置这些与我们的车型相结合让你在保证安全的情况下去享受不一样的乐趣体验。

探险--对遥远地区和未知领域的探险一直是人们的向往和话题,但如果你在探险遇到困难,那Mudd-Ox将是你的好帮手。 Mudd-Ox车型能使你面对困境的时候相对其他机车更能高效的克服险阻。


观光、自然景点和旅游--自然界的鬼斧神工的壮景不是每个人都能看到的,但Mudd-Ox能安全舒适地送你至此。 我们的Mudd-Ox车型能安全舒适地送你去其他人不曾到达的地方,去看其他人不曾看过的美景。Mudd-Ox能毫不费力的为你提供便利,你不需为跋山涉水大动干戈,只需享受你的美好时光。

打猎和钓鱼--Mudd-Ox是可信赖的座驾能让你毫不费力、毫发无损地进出打猎和钓鱼的区域。


提供电影摄制和拍照支持--你看了这张照片,他们是如何到达这里的?我们为其提供帮助,把演员、摄影师、器材等按要求送至指定位置,避免剧组长距离艰难的跋涉、费力地穿越沼泽和陡坡、器材搬运的损耗等情况,Mudd-Ox杰出的机动性在幕后成为不可或缺的一部分。

三、产品概述

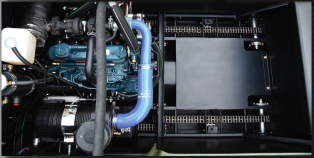

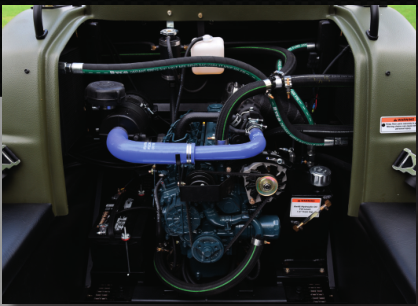

8轮驱动Mudd-Ox水陆两栖越野车配备Kubota涡轮增压柴油发动机,功率输出达到45HP/3000rpm, 排量为1498cc。 在操控方面其额定发动机转数和无需齿轮转换的一体式控制系统保证了操控上的高效和优质性能

在均匀分布载荷的情况下,陆上载重可达907Kg千克,水上载重可达454千克,陆上可运载6人,水上4人,牵引能力907千克。

静液压系统特点:


液压传动装置对该车型机械传动提供了根本上的提升。这些装置直接作用在操控的精度、简化和灵活性,同时在复杂的环境应对上也提供了较大的便捷:

较小的设计尺寸具有高马力传输;

低惯性和迅速地控制响应;

在扭矩和速度比的范围内高效运作;

在设计范围内,不受载重的影响,精确的速度控制(倒车也是如此);

精确维持控制速度的运行或制动负荷;

即使是位置和方向改变,也能传输功率至多个位置;

在满载下熄火也不会造成损害和低功率损失;

在零速度下不会自行移动;

比类似级别的机械或机电传动装置的反应要快;

高效的动力制动。

手指的触动和轻微的动作都做精度移动,转矩完全

与控制输出保持一致。大容量传动同样能根据需求转换成巨大的功率,在没有相互损失的情况下提供动力和精度控制。

当使一个操作杆向前,另一个操作杆向后时,两边各自的轮组向各自相反转动。该方法提供了一个高精度定位和机动控制的水平能力,例如这台机器可以很容易地围绕中心点旋转。这个精度水平是传统滑动转向的车型无法达到的,正如传统车型先驻足单边的车轮组,然后由另一边轮驱动围绕驻足单边的轮组滑动转向。

控制简单性-预调引擎转速连同扭矩引擎,无序齿轮变速不受干扰。

零转弯半径-独立的左舷和右舷驱动控制器。 逆时针旋转左舷和右舷轮组的设置Mudd-Ox能在陆地或水域上转动。

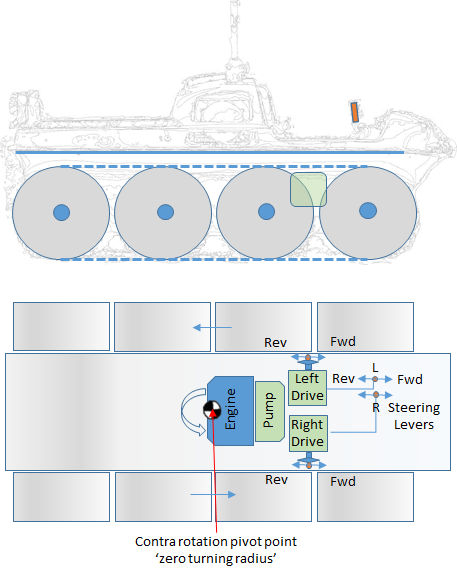

四、静液压驱动基本原理

静液压传动系统的工作原理来自于其独特的动力传动系统设计。该机车发动机配备了一个独立的泵,该泵提供液压动力给左右传动系统,其左右传动轴采用完全独立的设计并且各自的转动方向和转动速度都由其独立的操作连杆控制。

操作人员通过左操作杆向前推,则左侧轮组的转速提升到一定速度,该速度非常精确地与操作人员对机车移动程度要求相匹配,当操作杆向后拉时则轮组的转速降低。当操作杆向后拉使其推过中心挡位点时,则受操作连杆控制的各边轮组将相应改变方向变为反方向旋转即后退。与之前操作一样,该机车速度控制与操作人员对机车操作杆的控制非常精确地保持一致。


操控上的精确性和敏锐性保证了机车在动力和机动性能上的精确控制,并且扭矩传输也严格与控制输出相对应。其强大传动性能保证根据用户控制操作指令提供源源不断的强劲动力。在机车的运行过程中在动力和机动性控制方面也没有丝毫的偏差和损耗保证了机车操控的安全和稳定性。

操纵人员通过控制操作杆,其中1个操作杆前推,另一向后拉这样给两侧轮组下达相对反方向旋转的指令。这种独特设计在机车的精确定位和机动操控上达到了令人意想不到的效果。举例来说,机车可以非常轻松地围绕一个中心点旋转,而传统的滑动转向操控系统的设计是通过制动机车的一侧轮组使机车另一侧的驱动轮组以制动侧的轮组为轴而“滑动”转向,我们采用的新型设计是传统的滑动转向操控系统在精确定位方面望尘莫及的,同时这种操控模式也极大的降低了对轮胎和传动系统的磨耗,延长了使用寿命具有极高的经济价值。

四、产品特点


为极端地形提供可选的膜片式变速箱;

中置发动机,有效降低重心不稳定带来的失衡感;

效率提高,轮胎更强,实现更佳的操控性能;

电子燃油喷射;

更好的燃油经济性;

可靠的严寒天气启动;

提升高海拔工作性能;

车上诊断系统;

较大的载货能力;

大轴距提升了驾驶在恶劣地形的通过能力;

大型三重密封轴承;

前后轴承可延伸;

整张防撞击板保护下车安全;

8轮驱动,重心低,提供车体稳定性;

26英寸轮胎;

电子启动;

刹车灯;

集成数字仪表盘(速度表、转速表、 里程表、 电压表、 计时表、发动机冷却液温度表、低油压显示表、 手刹提醒灯和发动机检测等);

自调节盘式液压制动器;

低排放;

 ◎适用于高海拔及严寒地区使用。

五、标准配置

传动装置:Mudd-ox静液压传动;

刹车装置:静液压和液压传动系统;

转向装置:人体工效学左右转向控制系统;

驻足刹车:棘轮式机械;

仪表装置: 全配置仪表板;

车速表/燃油量表/电压表/计时表/冷却剂温度表/液压温度表;

低油压警示灯;

驻足/紧急刹车警示灯;

空挡提示灯;

车框架:寿命长耐久性好的粉末涂层钢;

驱动系统: #60-2(双60)滚链;

轴:1.500英寸脱氧钢;
车身:真空成型上体车身,下部车身和车底护板材质选用高分子聚乙烯;

轮胎:26″ x 14″ x 12″ Mudd-Ox Vendetta 配 12″ Mudd-Ox 珠锁轮缘;

灯:LED 前灯/LED 尾灯;

性能参数:陆地速度30km/小时/涉水速度5km/小时;

回转圆: 零转向半径,机械逆向旋转;

牵引能力:2,000lbs(907 Kg) ;

座位容量:陆地6人;

座位容量:水域4人;
后部座位: 标准适合所有车型;

安全: 折叠式翻车保护系统,前排两名乘客的座椅安全带;

Mudd-Ox 静液压精密控制驱动系统确保在恶劣的地质条件下全程的安全控制;

油箱容积: 13.5US加仑(51升), 可提供大约8-10小时的运行;

运行环境: 任何天气,任何地形;

适用温度:-40℃到+50℃;

离地距离:距车中部35.56cm;

轮胎地面压力: 2PSI,不会对地面植物产生破坏;
运行和便利

存贮:带锁收纳箱,内置杯架12.5″x23″插入区域在发动机盖附近;

电力输出:12V出口,USB接口;

排水泵:标配;

接近角和离去角:≤25°;

保修:1年或500小时有限保修 ,2年引擎保修;

备注:规格与性能视实际情况而定,如有任何更改恕不另行通知;


最高时速根据地质条件和传动系统的运行状况;
适用于相对静水中行走,不适合激流;
参见用户操作手册里的配件列表和重量;
容重包括乘车人员,货物和装配配件;

参见用户操作手册里的完整保修信息;

提供更好的浮力和保证在水中行进更好的携带能力;
可选颜色:绿色/红色/黑色;

六、已包含额外配置

1、舱底泵- 638-40

标准配置,通过操作安装在仪表盘上的开关,泵从车底迅速抽水。


2、保险杠

在极端地形运行时,可保护车辆前部不受冲击。


3、后排扶手

 钢管轨道安装后排车身周围,为后方乘客提供手扶支撑点。


4、发动机额外散热

用于在极热条件下自动抽取发动机室热风。


七、推荐选装配置

1、挡风装置

在严寒天气、丛林及高速行驶时,优质的前风挡装置能减少气流对身体的伤害,同时避免丛林驾驶杂物伤及身体。


2、牵引系统

Mudd-Ox独家采用的尼龙绳牵引绞盘适用于各类救援。并把可能对人体产生的伤害降低。


3、后排翻滚防护架

在极端地形驾驶时,有很多不可预见的风险随时会给我们的生命和财产带来不可避免的伤害。Mudd-Ox 重型翻车保护架对人体的保护无微不至。

装配在静液压变量体上的ROPS装置是一个独立的受力功能,通过加工使它成为主底盘的外延结构。Mudd-Ox ROPS装置是采用结构性强的材料使它能作为提升点用于起吊或提升机车。


4、超强履带

粗齿胎面特别适用于大雪、负重和牵引。总量轻、坚固耐用、转向方便和水中运行好。


八、随车文件

1、全套使用说明书,包括上装零部件清单和安装手册;

2、全套电子版随车器材清单;

3、所有文件中英文版本;

九、包装

整车外部木质包装,要求满足长途运输及不低于2层的堆垛要求。
